产品说明:
产品特点:
一、通用波纹金属软管
1、接管式波纹金属软管
产品型号：HXJR金属软管
公称通径：DN6～DN800
工作压力：0.6～12.5(MPa)
连接形式：RX21
二、接头式波纹金属软管
1、一端球头外套螺母
一端内锥接头连接
产品型号：HXJR金属软管
公称通径：DN4～DN100
工作压力：1.0～35(MPa)
连接形式：RX18/23
2、两端球头外套螺母
连接金属软管
产品型号：HXJR金属软管
公称通径：DN4～DN100
工作压力：1.0～35(MPa)
连接形式：RX18
3、榫槽接头连接金属软管
产品型号：HXJR金属软管
公称通径：DN18～DN100
工作压力：4.0～16(MPa)
连接形式：RX24/25或RX24
A 一端榫面、一端槽面接头
B 两端榫面接头(RX24)
4、55°锥管螺纹连接金属软管
产品型号：HXJR金属软管
公称通径：DN8～DN100
工作压力：1.0～2.5(MPa)
连接形式：RX01或RX01/09
A 两端锥管阳螺纹(RX01)
B 一端阳、一端阴锥管螺纹
5、油任接头连接金属软管
产品型号：HXJR金属软管
公称通径：DN6～DN80
工作压力：0.25～1.6(MPa)
连接形式：RX02A或RX02
A 两端油任接头(RX02A)
B 两端油任内锥螺纹(RX02)
6、开启式快速接头
连接金属软管
产品型号：HXJR金属软管
公称通径：DN15～DN150
工作压力：2.5～4.0(MPa)
连接形式：RX66
7、爪型快速接头
连接金属软管
产品型号：HXJR金属软管
公称通径：DN15～DN150
工作压力：1.6～2.5(MPa)
连接形式：RX67
三、法兰式波纹金属软管

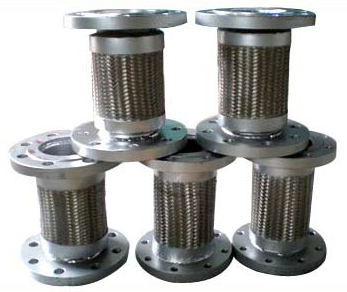

1、两端平焊法兰
连接金属软管
产品型号：HXJR金属软管
公称通径：DN10～DN800
工作压力：0.25～2.5(MPa)
连接形式：RX06
2、一端平焊法兰，
一端松套法兰连接金属软管
产品型号：HXJR金属软管
公称通径：DN10～DN800
工作压力：0.6～2.5(MPa)
连接形式：RX06/15
3、两端翻边松套法兰
连接金属软管
产品型号：HXJR金属软管
公称通径：DN10～DN800
工作压力：0.6～2.5(MPa)
连接形式：RX05
4、凹凸面高压法兰
连接金属软管
产品型号：HXJR金属软管
公称通径：DN15～DN300
工作压力：4.0～6.4(MPa)
连接形式：RX26/27或RX26
A 一端凸面法兰，一端凹面法兰连接（RX26/27）
B 两端凸面法兰连接(RX26)
四、专用波纹全属软管与波纹补偿器
1、储罐用波纹金属软管
产品型号：CJR金属软管
公称通径：DN15～DN600
工作压力：0.25～2.5(MPa)
连接形式：RX06/15
2、泵用波纹补偿器
产品型号：HXBB金属软管
公称通径：DN25～DN1000
工作压力：0.6～1.6(MPa)
连接形式：RX06或RX06/15
3、泵用波纹金属软管
产品型号：BJR
公称通径：DN25～DN1000
工作压力：0.25～4.0(MPa)
连接形式：RX06或RX06/15
