产品说明:

概述

   Level-Ease20000射频导纳料位仪是我厂与加拿大ARJAY工程公司合作生产的新一代智能连续料位(液位)测量仪表，产品采用ARJAY工程公司的“Level-Ease射频检测技术”核心模块，具有与ARJAY工程公司原装产品相同的性能与品质。

  由于采用“Level-Ease射频检测技术”和现代微机处理技术，解决了传统式物位计温漂大、标定难、怕粘附的难题，广泛适用各行业中液体、颗粒和块状物料仓料位的连续测量。本产品采用的特殊抗冲击、耐磨损探杆护套材料为国内外******，特别适用于在高温、高压力、强腐蚀、强粘附、强冲击、强磨损、粉尘大的环境下进行测量，有其它类型的物位计无法比拟的性比价。

工作原理

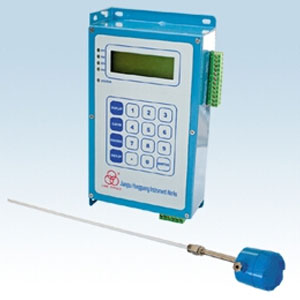

  Level-Ease20000射频导纳料位仪由传感器和控制仪表组成，如图所示。传感器可采用棒式、同轴或缆式探极安装于仓顶。

  传感器中的脉冲卡可以把物位变化转换为脉冲信号送给控制仪表，控制仪表经运算处理后转换为工程量显示出来，从而实现了物位的连续测量。由于采用了“Level-Ease射频导纳检测技术”，提高了可靠性并使安装调试变得非常简便。

产品特点

  标定简单: 可利用任意二点仓高一次性自动完成标定。

  适应性强: 采用的特殊抗冲击、耐磨损探杆护套材料可在高温、高压力、强腐蚀、强粘附、强冲击、强磨损、粉尘大的环境下可靠工作。

  无需维护: 由于传感器结构简单，无可动部件，所以一经投运后就无需维护。

  应用广泛: 液态、固态、界面混和物、物料均可使用。

  液晶显示: 采用液晶显示，显示内容丰富、全面。

  无漂移: 不会因为介质的温度或密度变化产生漂移。

  可靠寿命: ***特的技术保证了仪表使用寿命长达15年。

技术参数

  适用对象: 高温、高压、易燃易爆、有毒、腐蚀等工况下，对液体、浆料、粉末、颗粒、块状物等物料

  进行连续物位测量

  两相液体界面测量:如油水界面等

  输出: 4～20mADC变送输出，对应量程可调，极性可变

  SPDT继电器(***多四路)，常开、常闭触点(AC220V2A)。可设定为高-高、高、低、低-低报 警:也设定为区域控制，实现“泵送”、“排液”、“加液”或“泵排”功能

  仪表可通过该接口联网，或按Modbus或Hert协议，提供RS-485通讯接口

  电源: 220VAC/50Hz±10％或24VDC

  负载特性: 负载电阻***大600Ω

  阻尼: 时间常数在0～20秒之间可调，调整步长1秒

  启动时间: 启动时间2秒，不需预热

  精度: ±0.2％，分辨率达0.002％(对导纳值)

  稳定性: 优于0.2FS/年

  工作压力: A级:40MPa，B级:25MPa，C级:10MPa，D级:4MPa，E级:1MPa，F级:常压

  温度范围: 控制器的环境温度:-30～60℃

  传感器电气盒工作温度:-30～70℃

  传感器探杆工作温度:-150～240℃

  湿度范围: 相对湿度:0～90％

  传输距离: 传感器和控制仪表的信号传输***大距离可达1000米

  结构材料: 探杆:Teflon、刚玉等

  连接螺纹:316SST不锈钢、1Cr18Ni9Ti不锈钢等

  探头电气盒:低铜铝合金

  控制器外壳:镀锌钢板烤漆

  探杆种类: 棒式、同轴式、缆式、重型缆式等

  流程连接: 3/4NPT、1NPT锥管螺纹;36×2公制螺纹;法兰等

  电气连接: M20×1.5螺纹孔
