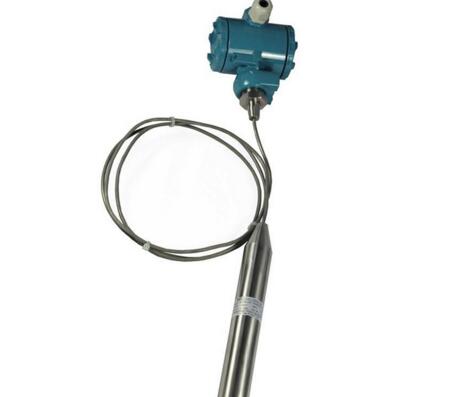

一、产品介绍
导压式液位计选用我公司生产的压力变送器作为压力测量部件，因此它不但具有压力变送器的各种优点，还具有静压式液位变送器的优点。它能高精度的测量各种液体液位，包括糊状物和泥浆的液位测量，特别对酸、碱及腐蚀性较高的液体具有很好的测量效果。
二、导压式液位计技术特点
* 使用***特的导压技术，结构合理，工作可靠。
* 防堵塞结构设计，可用于粘稠液体及浆料。
* 应用范围广，可用于原油、渣油、蜡油、硫酸等多种介质。
* 使用温度范围大，可用于高温。
* 可方便的进行温度补偿。
* 安装，调试方便。
* 结构简单，便于维修
三、工作原理
由于集气器有足够的重量和深度，所以液体不能进入集气器接的导压管内，当集气器投入到液体中某一深度h 时，压力变送器的压强为：
P=0.0098ρh+Pc
P —— 传感器受到的压强（MPa）
ρ —— 液体密度（g/cm3 或T/m3）
h —— 液面待测深度（m）
Pc —— 液面压力（MPa）
四、技术指标
1、工作电压：12.5 ～ 30 VDC
2、输出信号：4 ～ 20mA 二线制
0 ～ 20mA 三线制
3、测量范围：0 ～ 20m（***大）
4、精度：0.5、1.0
5、稳定性：优于0.1％∕年
6、温度范围：介质 -20℃～ +70℃
环境 -20℃～ +70℃
贮存 -40℃～ +80℃
7、材料：传感器外壳不锈钢1Cr18Ni9Ti
不锈钢喷涂聚四氟乙烯
连接杆 不锈钢1Cr18Ni9Ti
不锈钢喷涂聚四氟乙烯
膜片 96％氧化铝
密封 氟橡胶
聚四氟乙烯
过程连接不锈钢1Cr18Ni9Ti
8、过程连接方式：外螺纹G1"A
或DN50PN0.6MPa 法兰
五、安装注意事项
◇安装（1）
标准 G1"A 螺纹安装方式
标准供货时提供一个G1"A 圆螺母，一般情况按以下方式安装：
1、安装位置已有G1?"A 螺纹，直接把液位变送器旋入即可，附带的圆螺母可以不用，也可以旋上用以防松。
2、安装位置无G1?"A 螺纹，可利用现有Φ50～Φ60光孔，或安装带有Φ50～Φ60光孔的支架，装上液位变送器，旋上G1"A圆螺母固定。
◇安装（2）
标准法兰安装方式
标准供货时法兰的安装尺寸符合DN50PN0.6 MPa GB9119-2000
如果安装位置已有其他的法兰安装孔，订货时请注明法兰尺寸或对应的规格和标准号，以便满足要求
