智能电力监测仪
zhi-neng-dian-li-jian-ce-yi
SWP-LCD-PID自整定控制仪
作者：admin   添加时间：2017-04-12 15:31:54
浏览：
添加时间： 2017-04-12 15:31:54
推荐度：

在线咨询电话：

0550-7660266 0550-7621982

在线咨询

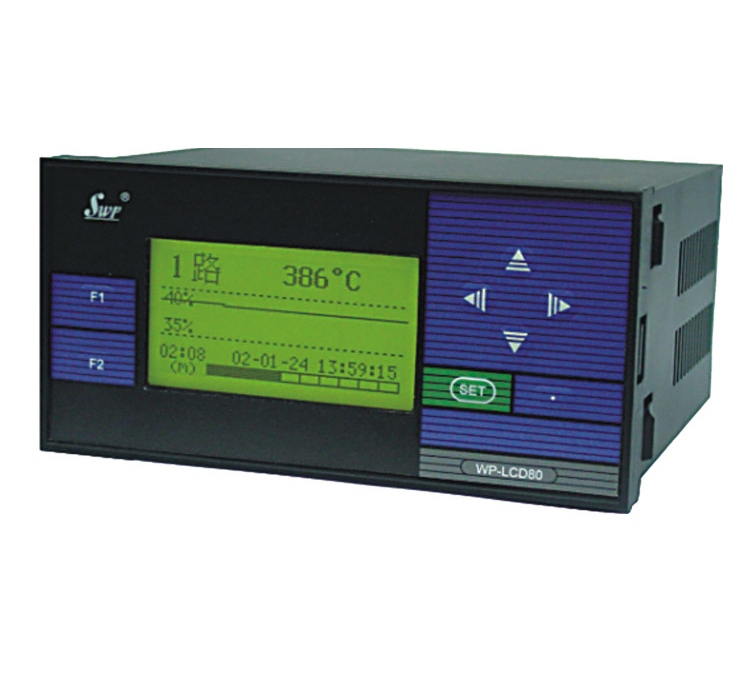

SWP-LCD-PID自整定控制仪的产品详细介绍：

产品说明:
   SWP-LCD系列PID自整定控制仪表适用于需要进行高精度测量控制的系统。
SWP-LCD系列PID自整定控制仪集数字仪表与模拟仪表于一体，可对温度、压力、液位、速度等测量信号进行数字量显示控制，使测量值的显示更为清晰直观。
一、主要特点
1、 可分别带有一路PID控制输出及一路变送输出，可适用各种测量控制场合。
2、 手/自动无扰动切换，手自状态下可修改参数。
3、 具有多种调节输出方式（PWM输出、可控规触发输出、固态继电器输出及电压/电流输出）。
二、 特殊技术参数
控制输出方式
PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出
设定/显示精度
+0.5% FS+1位数max。设定值与显示值匹配，无相对误差
比例范围
0.0%-100.0%（单位：0.1%）
积分（复位）时间
0-9,999s（单位：1s）
微分（比率）时间
0-9,999s（单位：1s）
控制周期
1、2、4、6、15、30、60、120、240s（单位：1s）
采样周期
0.5s
三、 仪表外形及接线图（以下为基本配线方式，特殊订货请参见随机接线图）
型号
SWP-ND805系列
接 线 图
仪表外形

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g


型号
SWP-NS805系列
仪表外形

仪表尺寸:80×160×140mm
开孔尺寸:76×152mm
重 量:400g
四、 SWP-LCD系列PID参数自整定控制仪型谱表
型 号
代 码
说 明
SWP－LCD－N
 □ □ □□ -□ □ -□ □□ -□ □-□-□
新一代PID自整定控制仪
外形特征
D
S

横式显示仪表
竖式显示仪表
外形尺寸
8

160×80mm（横式）,80×160mm（竖式）
控制作用
05

PID自整定控制
通讯方式
0
2
4
8
9

无通讯
通讯接口为RS-232C
通讯接口为RS-422
通讯接口为RS-485
通讯接口特殊规格
控制输出
□

参见"控制输出方式"
变送输出
□

参见"变送输出方式"
输入类型
□□

参见"输入类型"
第一报警方式
N
H
L

无报警（可省略）
上限报警
下限报警
第二报警方式
□

参见"报警方式"
馈电输出
P

DC24V 馈电输出
供电方式
W
T
　　
DC24V供电
AC90～265V供电（开关电源）
AC220V供电（线性电源，可省略）
★ 输入类型：
代码
输入类型
测 量 范 围
代码
输入类型
测 量 范 围
代码
输入类型
测 量 范 围
01
B
400～1800 ℃
09
Pt100.1
 -99.9～199.9℃
17
30～350Ω
-1999～99999 d
02
S
0 ～1600 ℃
10
Cu50
 -50.0～150.0 ℃
18
特 殊 规 格
用 户 特 定
03
K
0 ～1300 ℃
11
Cu100
 -50.0～150.0 ℃
19
4～20 mA开方
-1999～99999 d
04
E
0 ～1000 ℃
12
4～20 mA
 -1999～99999 d
20
0～10mA开方
-1999～99999 d
05
T
-200～400 ℃
13
0～10 mA
 -1999～99999 d
21
1～ 5 V开方
-1999～99999 d
06
J
0 ～1200 ℃
14
1～5 V
 -1999～99999 d
22
0～5 V开方
-1999～99999 d
07
Wre
0 ～2300 ℃
15
0～5 V
 -1999～99999 d
23
可切换输入
详见下表　
08
Pt100
-200～650 ℃
16
0～20 mA
 -1999～99999 d
★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
代码
输入类型
代码
输入类型
代码
输入类型
代码
输入类型
代码
输入类型
01
B
05
T
09
Pt100.1
14
1～5 V
21
1～5 V开方
02
S
06
J
10
Cu50
15
0～5 V
22
0～5 V开方
03
K
07
WRe
12
4～20 mA
19
4～20 mA开方
　
　
04
E
08
Pt100
13
0～10 mA
20
0～10mA开方
注意：同种分度号，选型代码和仪表编程代码不同，在仪表设定时请注意。
★ 变送输出方式
选型代码
0
1
2
3
4
5
输出方式
无输出
继电器
4～20mA
0～10mA
1～5V
0～5V
★ 报警输出方式
选型代码
N
H
L
G
A
D
输出方式
无报警（可省略）
上限报警
下限报警
偏差内报警
偏差外报警
LBA报警
★ 型号举例：
SWP-LCD－ND805-21-08-HL-P-W
PID自整定控制仪，通讯方式RS-232,输出方式继电器输出，输入类型为Pt100，第一报警为上限报警，第二报警
为下限报警，馈电输出，DC24V供电，横表。
二、 特殊技术参数
控制输出方式
PWM输出，可控硅触发输出，固态继电器输出，电压/电流输出
设定/显示精度
+0.5% FS+1位数max。设定值与显示值匹配，无相对误差
比例范围
0.0%-100.0%（单位：0.1%）
积分（复位）时间
0-9,999s（单位：1s）
微分（比率）时间
0-9,999s（单位：1s）
控制周期
1-250s（单位：1s）
采样周期
0.5s
三、仪表外形及接线图(以下为基本配线，特殊订货请参考随机接线图)
型号
SWP-LCD-NP系列（横式）
接 线 图
仪表外形

仪表尺寸:160×80×140mm
开孔尺寸:152×76mm
重 量:400g


四、SWP-LCD-NP系列32段PID可编程序控制仪型谱表
型 号
代 码
说 明
SWP -LCD-N
 □ □ □□-□ □ □-□□- □ □-□-□-□
新一代大屏幕带背光液晶显示仪表
仪表功能
P

32段PID可编程序控制仪
外形尺寸
8

160×80mm（横），80×160mm（竖）
控制作用
05

PID调节功能
通讯方式
□

参见"通讯方式"
控制输出
□

参见"控制输出方式"
变送输出
□

参见"变送输出方式"
输入类型
□□

参见"输入类型"
第一报警方式
□

参见"报警输出方式"
第二报警方式
□

参见"报警输出方式"
馈电输出
P

DC24V馈电输出
供电方式
W
T
　

DC24V供电
AC90～265V供电（开关电源）
AC220V供电（线性电源，可省略）
外形特征
S

竖式显示仪表
横式显示仪表
★ 输入类型
代码
输入类型
测 量 范 围
代码
输入类型
测 量 范 围
代码
输入类型
测 量 范 围
01
B
400～1800 ℃
09
Pt100.1
 -99.9～199.9℃
17
30～350Ω
-1999～99999 d
02
S
0 ～1600 ℃
10
Cu50
 -50.0～150.0 ℃
18
特 殊 规 格
用 户 特 定
03
K
0 ～1300 ℃
11
Cu100
 -50.0～150.0 ℃
19
4～20 mA开方
-1999～99999 d
04
E
0 ～1000 ℃
12
4～20 mA
 -1999～99999 d
20
0～10mA开方
-1999～99999 d
05
T
-200～400 ℃
13
0～10 mA
 -1999～99999 d
21
1～ 5 V开方
-1999～99999 d
06
J
0 ～1200 ℃
14
1～5 V
 -1999～99999 d
22
0～5 V开方
-1999～99999 d
07
Wre
0 ～2300 ℃
15
0～5 V
 -1999～99999 d
23
全可切换输入
详见下表　
08
Pt100
-200～650 ℃
16
0～20 mA
 -1999～99999 d
24
频率输入　
0～10KHz　
★ 全切换输入只需设定仪表二级参数，即可切换输入多种分度号，可输入分度号如下：
代码
输入类型
代码
输入类型
代码
输入类型
代码
输入类型
代码
输入类型
01
B
05
T
09
Pt100.1
14
1～5 V
21
1～5 V开方
02
S
06
J
10
Cu50
15
0～5 V
22
0～5 V开方
03
K
07
WRe
12
4～20 mA
19
4～20 mA开方
　
　
04
E
08
Pt100
13
0～10 mA
20
0～10mA开方
★ 报警输出方式
选型代码
N
H
L
G
A
D
输出方式
无报警（可省略）
上限报警
下限报警
偏差内报警
偏差外报警
LBA报警
★ 变送输出方式
选型代码
0
1
2
3
4
5
输出方式
无输出
继电器
4～20mA
0～10mA
1～5V
0～5V
★ 通讯方式
选型代码
0
2
4
8
9
通讯方式
无通讯
RS-232
RS-422
RS-485
特殊规格
★ 控制输出方式
选型代码
0
1
2
3
4
5
 6 7 8 9
输出方式
无输出
继电器
4～20mA
0～10mA
1～5V
0～5V
 SCR输出 SSR输出 特殊规格 SOT输出
SCR--可控硅过零触发脉冲输出，SSR--固态继电器控制输出，SOT--双向可控硅输出
★ 型号举例：
①SWP-LCD-NP805-21-09-HL-P-W-S
通讯方式为RS-232，输出方式为继电器输出，输入类型为Pt100.1，第一报警为上限报警，第二报警为下限报警，DC24V馈电输出，DC24V供电，竖表。
②SWP-LCD-NP805-81-08-LH-P-T
通讯方式为RS-485，输出方式为继电器输出，输入类型为Pt100，第一报警为下限报警，第二报警为上限报警，DC24V馈电输出，AC90～265V供电（开关电源）
